滾鍛（又稱輥鍛、拉伸軋延，Reducer Rolling）是讓加熱後的棒料通過一對旋轉的扇形模， 經過數個道次逐步「拉長、分料」，做出粗細分佈貼近鍛件需求的製胚。 製胚做得好，終鍛毛邊少、充填完整；做不好，材料與模具成本就一路墊高。
VeraCAD 依需求以模組組合授權，並與 ERATZ 同系列軟體串成完整的「製胚設計」工具鏈。
點擊圖片可放大檢視實際軟體畫面。

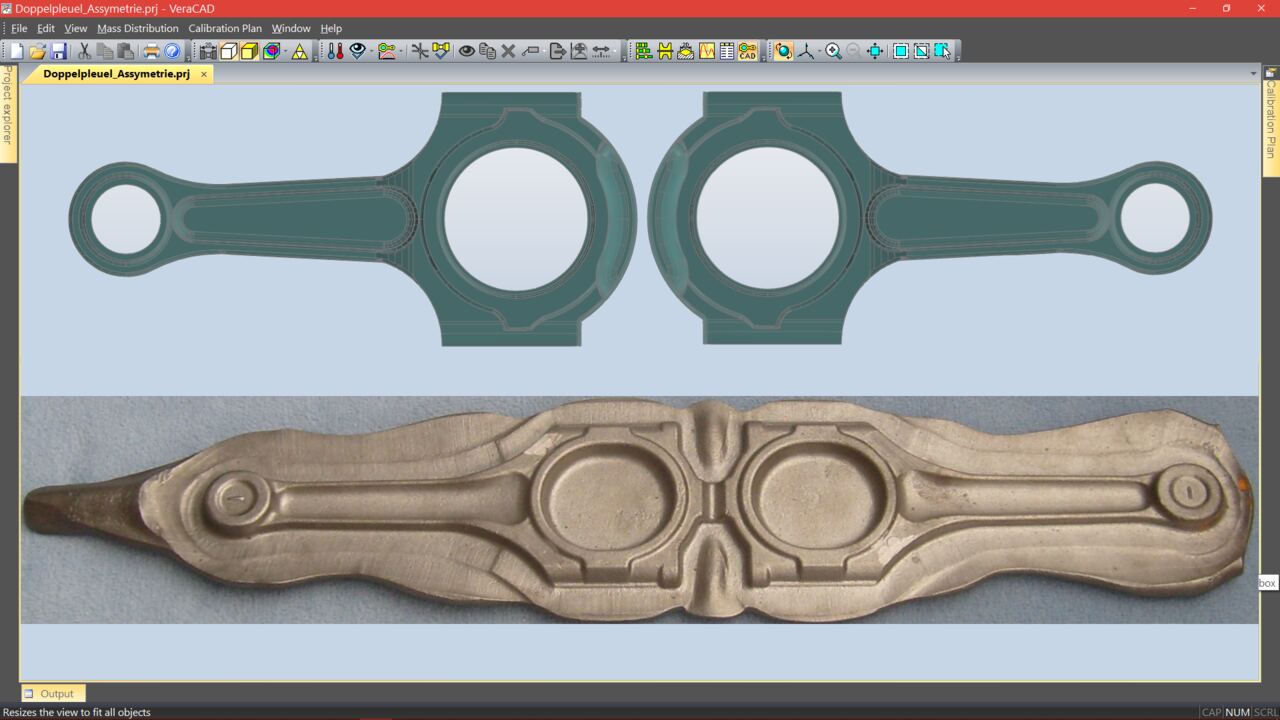

讀入連桿、曲軸等終鍛件 3D 模型，或直接以成品編輯器建立滾鍛件。

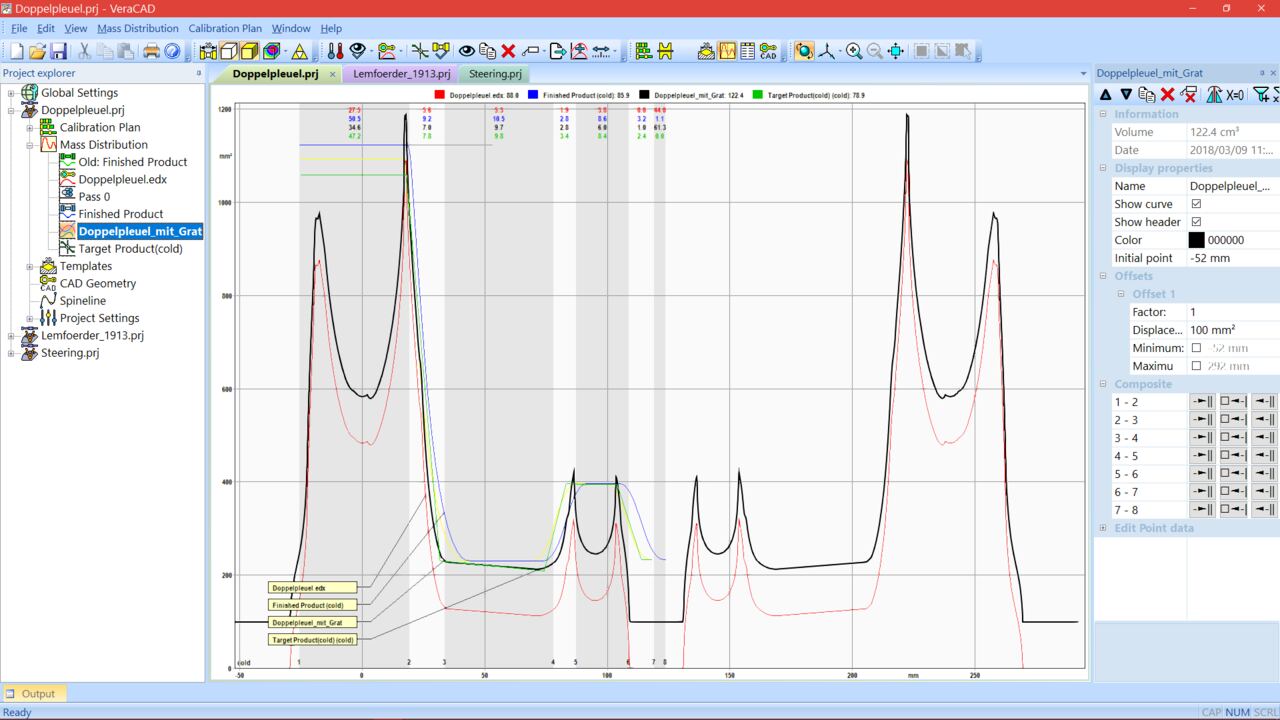

考慮毛邊量計算沿長度方向的截面積分佈，並可圖形化互動修正。

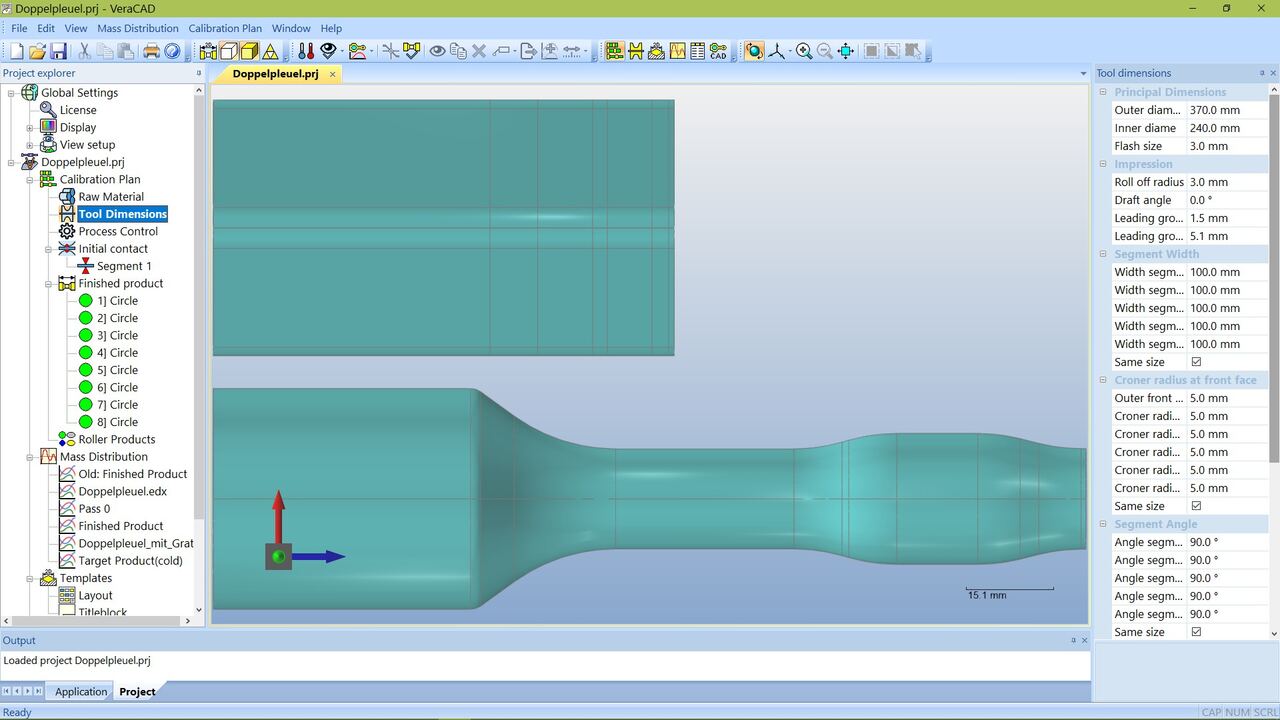

由質量分佈自動生成滾鍛成品幾何，並決定原始棒料尺寸。

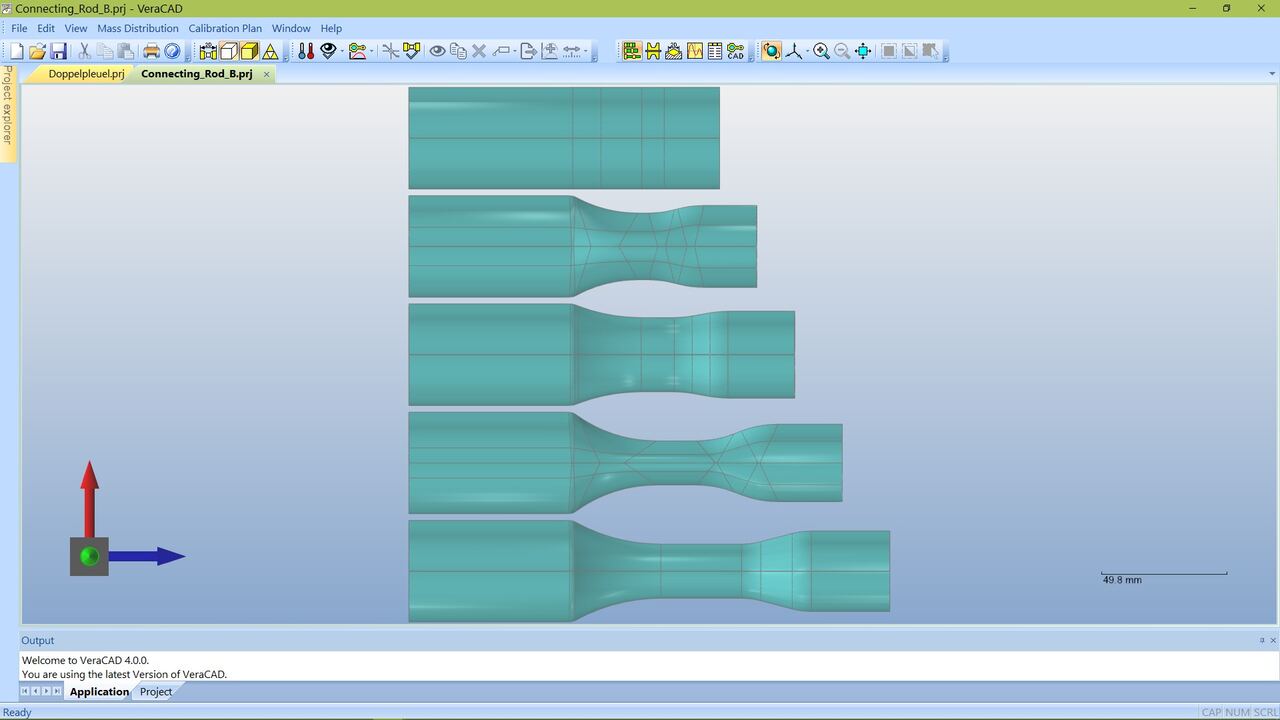

自動算出道次數與孔型序列，也可由設計者指定，並以表格微調。

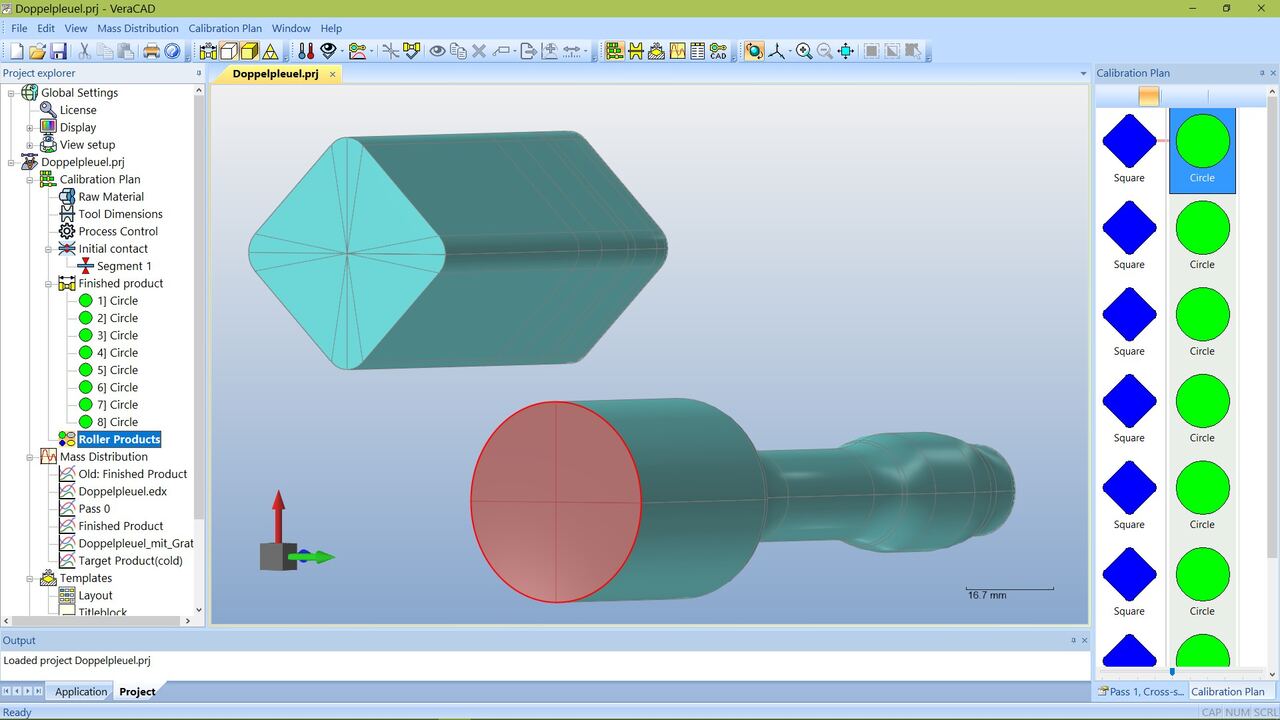

內建設計規則檢查製程極限，確保方 → 橢圓 → 圓的孔型序列協調。

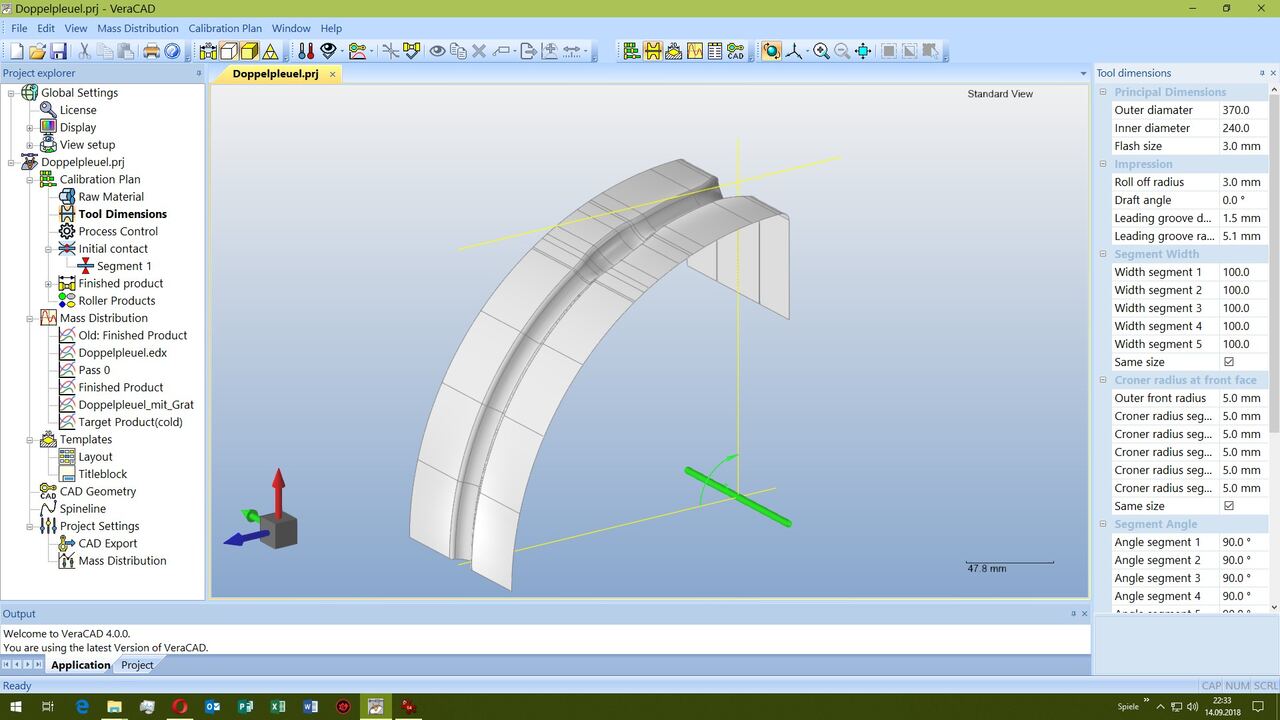

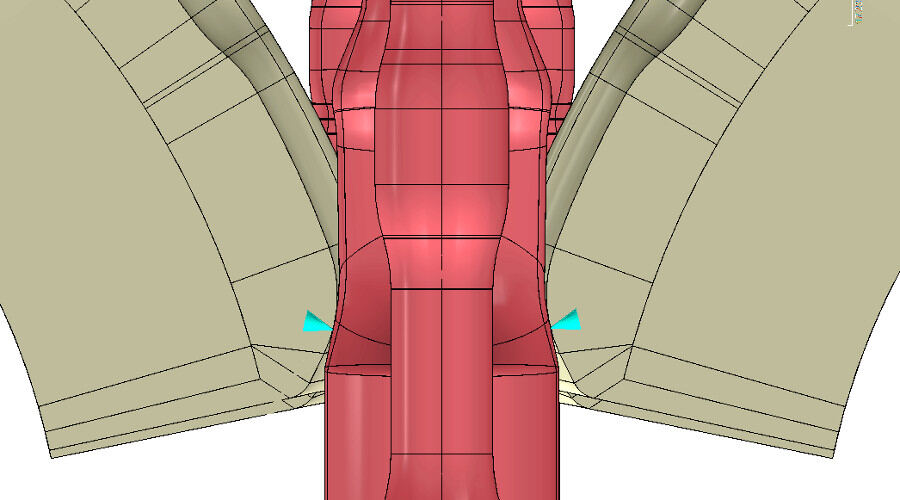

數秒內產生扇形模 3D 模型與每道次圖面，直接交付 CNC 加工。

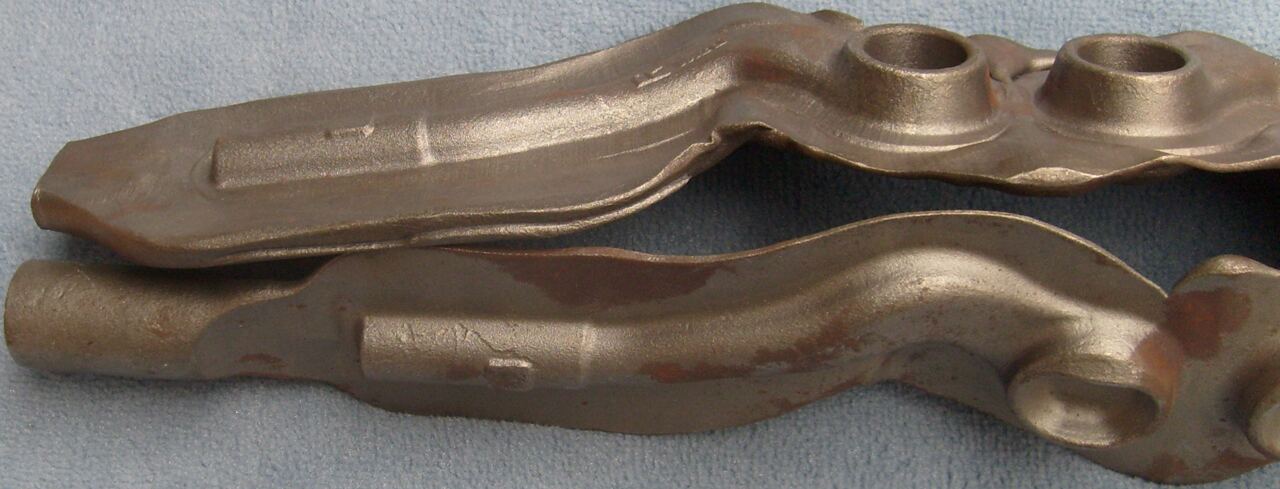

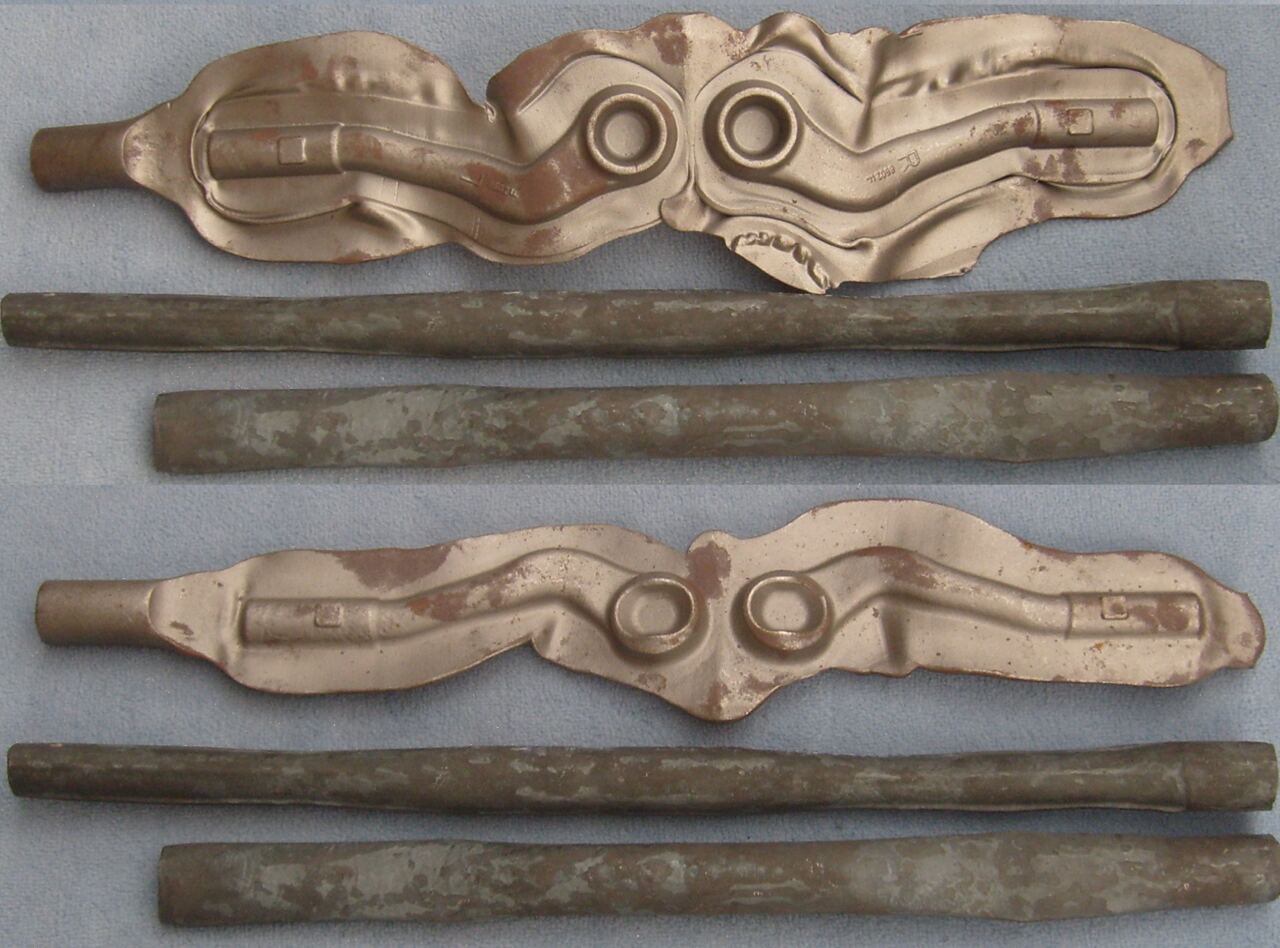

右圖為原廠案例：同一款雙連桿鍛件，改用 VeraCAD 設計的滾鍛製胚後， 材料沿長度精準分配到需要的位置，毛邊明顯縮小。 在鋼材與能源價格高漲的今天，每一件省下的材料都是直接的利潤。
從實機滾鍛到 QForm 模擬，了解製胚設計如何影響後續鍛造。
把 VeraCAD 設計好的孔型與道次帶進 QForm，逐道次驗證材料流動與尺寸。（影片為泰語解說）

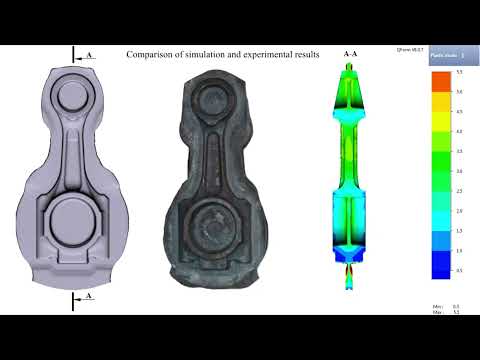

QForm 官方案例，清楚呈現製胚品質如何決定終鍛充填與纖維流線。
紅熱棒料來回通過扇形模的實際生產畫面，就是 VeraCAD 所設計的製程。
RollCAD 設計的楔橫軋模具，同樣可在 QForm 中完整模擬驗證。
質量分佈、道次、孔型與 3D 模型槽，快速得到可加工的滾鍛模具設計。
匯入模型槽，模擬滾鍛各道次與後續模鍛，檢查摺疊、充填不足與負荷。
把試模修模的次數降到最低，縮短交期、降低模具與材料成本。

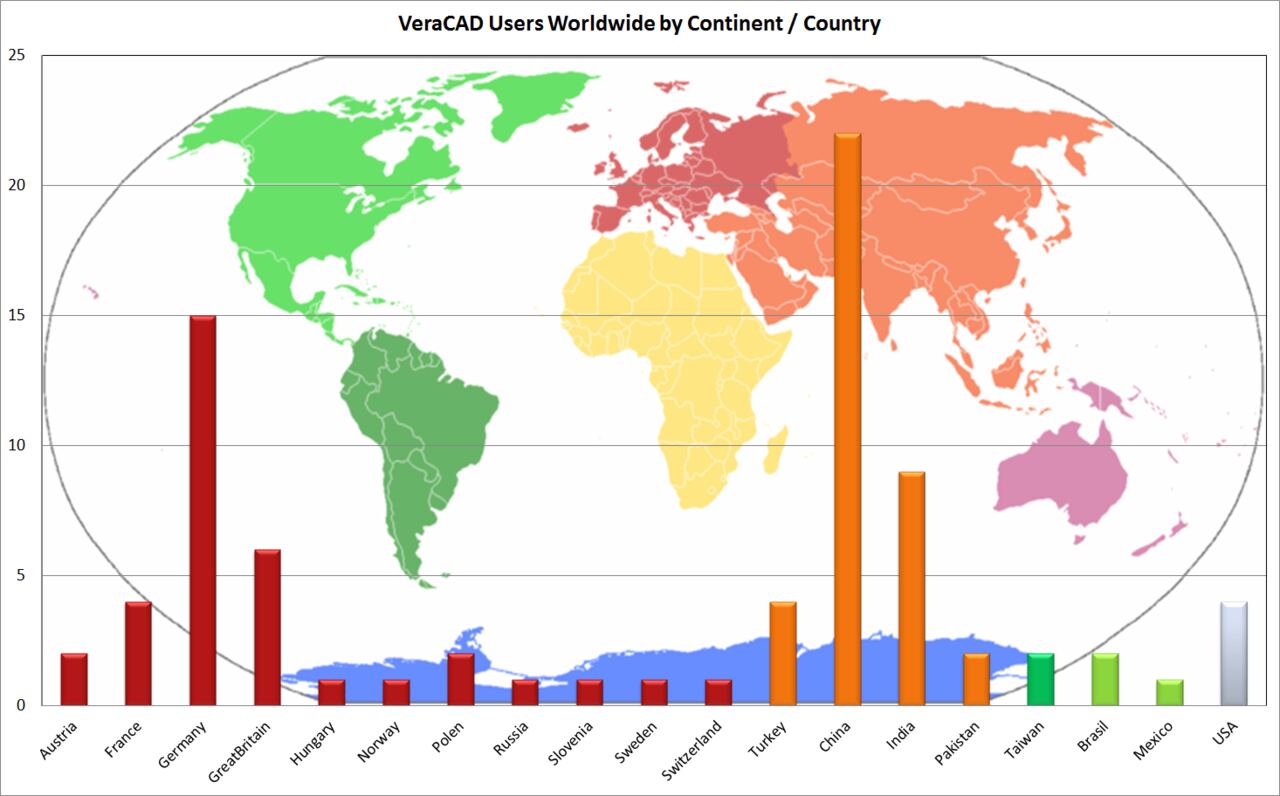

VeraCAD 由德國 ERATZ Engineering 與 DGN GmbH 開發，並與滾鍛機製造商 SMS Eumuco 合作， 在歐洲、亞洲與美洲的汽車與重型鍛件供應鏈中長期使用，台灣亦有用戶。
* 用戶名單與分佈圖資料來源：ERATZ Engineering 官方網站。
滾鍛是讓加熱後的棒料通過一對旋轉的扇形模，經過數個道次逐步把材料「拉長、分料」，做出粗細分佈接近鍛件需求的製胚，常用於連桿、曲軸、前軸、轉向節與手工具等長軸類鍛件的預成型。
依據鍛件的質量分佈，自動計算道次數、每道孔型（方、橢圓、圓）與中間幾何，並直接產生 3D 模型槽與 2D 模具圖交給 CNC 加工。設計時間大幅縮短、道次更少，材料約可節省 30%。
VeraCAD 負責「設計」滾鍛模具與道次，QForm 負責「模擬驗證」滾鍛與後續模鍛的材料流動、摺疊與充填。兩者搭配可在開模前就確認製胚是否足以讓終鍛充填完整，鐽鎮國際可提供兩套軟體的整合導入服務。
質量分佈模組可匯入 IGES、VDAFS、STL、EDX；設計結果可匯出 IGES、VDAFS、EDX，2D 圖面可輸出至繪圖機（最大 A0）或 IGES。同系列 VeraMASS 另支援 STEP 匯入。

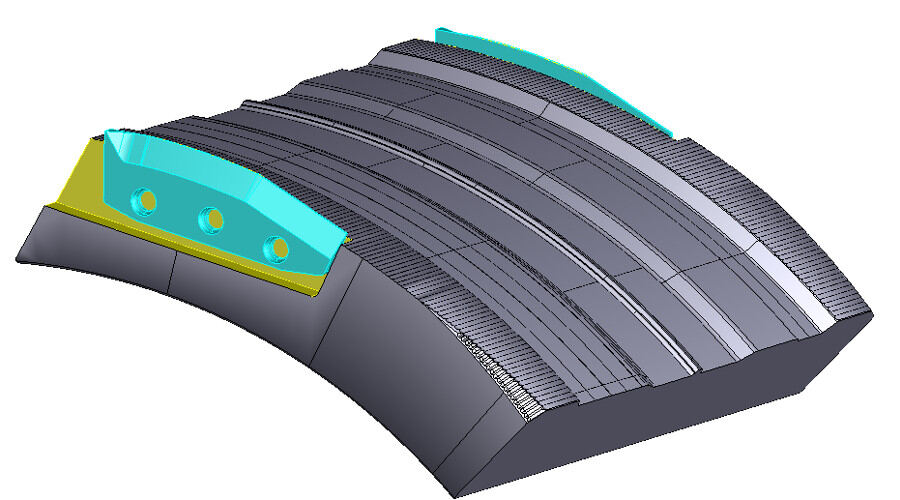

楔橫軋模具由同系列的 RollCAD 負責，可從平板模一鍵捲成圓輥模並自動生成 3D 模具。歡迎與我們聯繫，依您的製程推薦合適的組合。
VeraCAD 依基本系統與擴充模組組合報價。請透過下方聯絡方式提供您的產品類型與需求，鐽鎮國際將為您規劃模組並提供正式報價與展示。
提供鍛件 3D 圖與目前的棒料重量，我們以 VeraCAD 試算製胚與道次，必要時再用 QForm 驗證給您看。
