AI 工程圖生成
支架零件自動出圖 (SolidWorks)
自動配置視圖、標註基本尺寸與剖視／細部視圖。
說一句話・AI 幫你把 CAD 做完
工程師真正的時間，不該花在批次出圖、改標題欄、匯出 DXF 與抄 BOM 上。 MecAgent 是專為 SolidWorks 與 Inventor 打造的 AI CAD 副駕駛： 用自然語言描述你想自動化的事， AI 直接生成可執行的自動化腳本，並在 CAD 軟體內立即執行—— 你不需要寫一行程式，也不需要看懂程式。

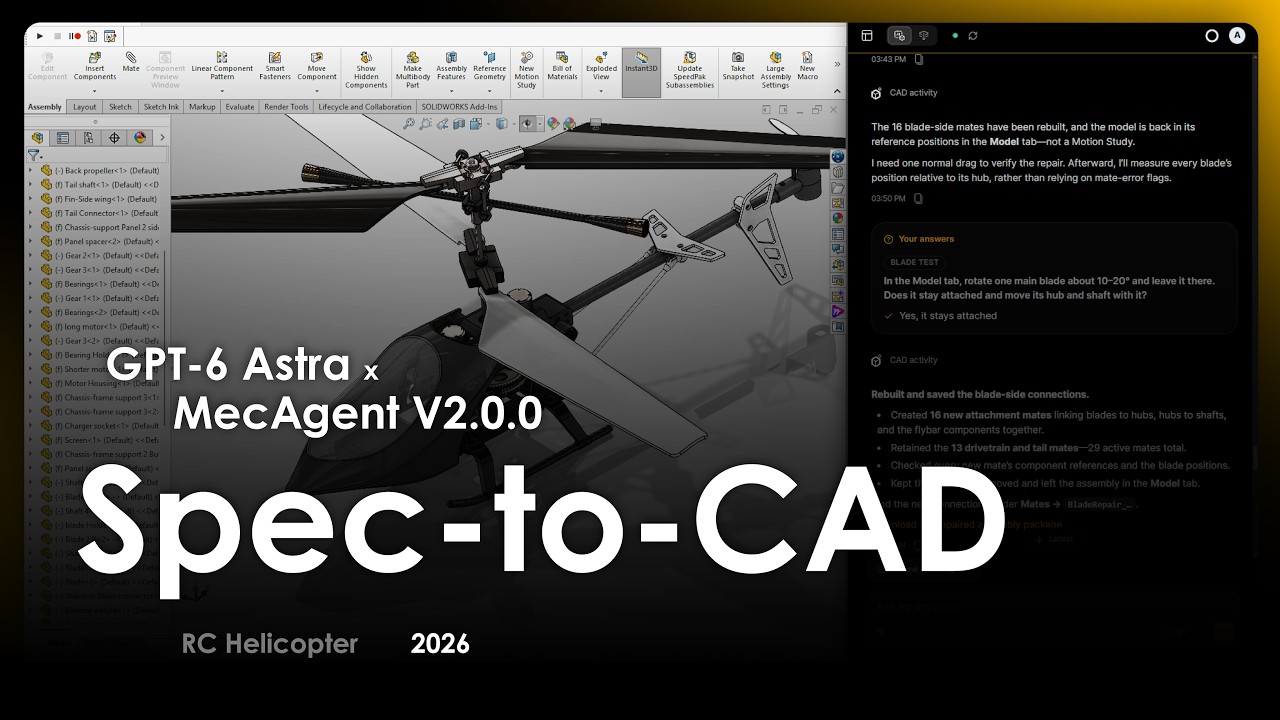

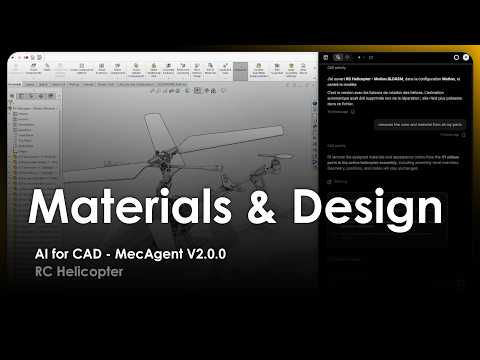

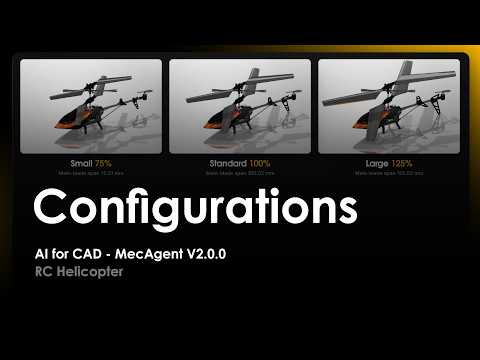

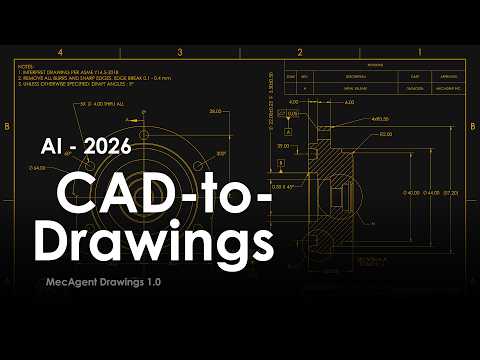

點擊播放：AI Automations in Solidworks — MecAgent Demo
規格看再多，不如看 AI 真的把腳本寫出來、按下 Run、然後 SolidWorks 自己動起來。 以下為 MecAgent 官方示範影片，點擊縮圖即可直接在本頁播放。
示範以自然語言生成 CAD 自動化腳本並直接在 SolidWorks 執行。
自動配置視圖、標註基本尺寸與剖視／細部視圖。
保留原命名結構，逐一翻譯零件與特徵名稱。
在 CAD 內產生具特徵樹、可繼續修改的參數化零件。
逐段給定直徑與長度，再補倒角與螺紋孔。
指定齒數、模數、節圓直徑與中心孔即可產出。
給內外徑、寬度與轉速，AI 直接回傳可用型號。
影片由 MecAgent 官方 YouTube 頻道提供；為加快本頁載入，影片僅在您點擊後才開始載入播放器。
我們相信誠實的期待管理，比誇大的行銷更能幫您做決定。
一套 AI CAD Copilot：把自然語言的需求，轉換成結構完整的 CAD 自動化腳本， 必要時自動附上輸入對話視窗，並直接在 CAD 軟體內執行。
智慧發生在「生成」階段。一句簡單的請求，會被轉換成往往上千行邏輯的自動化腳本， 而您不需要撰寫或檢閱任何程式碼。生成之後，它就是一支標準腳本： 執行過程沒有 AI 介入，速度快、結果可預期。
它不會用文字生成複雜 3D 幾何，也不取代設計者。 它專注於自動化重複、低附加價值的工作。
網路上流傳的「文字生成複雜 3D」示範屬實驗性質，仍在開發中。
三項正式功能 (Key Features) 與三項研發中功能 (R&D Features)， 可用範圍會依使用的 CAD 軟體與開發階段而略有不同。
CAD Macros AI Generation
描述你想自動化的事，MecAgent 生成對應腳本並直接在 CAD 內執行。 適合橫跨多個零件、組合件或工程圖的大量作業。
AI Mechanical Engineering Expert
當你的問題涉及機械工程知識，MecAgent 會從內建的工程知識資料庫取得有來源可查的答案， 並附上引用編號讓你直接開啟原始出處。
定位為工程輔助與教育用途，不適用於安全關鍵計算的認證、最終設計核准或法規合規簽核。
CAD Drawing AI Generator
直接從 3D 模型用 AI 產生製造用工程圖：自動建立視圖、標註尺寸、細部視圖與標準圖面元素。 支援單一作用零件與批次出圖兩種模式。
目前不含完整 GD&T 與公司專屬 BOM 結構；作用於零件（含組合件內個別零件），不支援整組件出圖含 BOM 或爆炸視圖。
直接在 CAD 內動手的 AI 副駕駛
具備工具呼叫能力的 AI，能直接操作 CAD 軟體功能，實現 Text-to-CAD： 產生具特徵樹、可繼續編輯的零件。
文字生成 3D 幾何
用文字描述生成 3D 零件，可處理比 CAD Copilot 更複雜的幾何， 適合螺絲、齒輪、軸承、墊套等標準件。生成後可在畫面中預覽、再以對話持續修改。
Standard Part AI Finder
用自然語言描述規格或功能，直接在 CAD 環境中搜尋並取得外部來源的現成標準件 3D 模型。
導入前先對齊能力邊界，是專案成功率最高的做法。
實務建議：把 MecAgent 用在「重複、規則明確、量大」的工作上， 投資報酬最快；創意造型與安全關鍵設計仍交給工程師。
通用型 AI 工具並不是為 CAD 腳本而生。它們經常憑空猜測 API、跳過步驟， 產出的程式在 CAD 軟體裡根本跑不起來。MecAgent 以真實 CAD 工作流程 與數十萬筆 CAD 自動化案例訓練，理解工程師實際的作業方式。
| 比較項目 | 通用 AI 聊天機器人 | MecAgent |
|---|---|---|
| 訓練資料 | 泛用網路語料，CAD API 佔比極低 | 專為 CAD 工作流程與大量 CAD 自動化訓練 |
| 生成方式 | 即興產出，容易漏步驟或幻想函式 | 受控流程逐步建構，每次都產出乾淨可靠的腳本 |
| 執行環境 | 你要自行貼進 VBA 編輯器、除錯、修 API | 內建 C# 執行環境，在 CAD 內一鍵 Run |
| 執行效能 | 多為老舊 VBA 環境，速度慢 | C# 執行遠快於 VBA，更穩定、支援更多能力 |
| 除錯協助 | 你自己看錯誤訊息想辦法 | Execution Error 對話框 + Auto Fix 自動修正 + 執行日誌 |
| 資產累積 | 對話關掉就沒了 | 存入我的最愛、可命名／換圖示、以 ID 分享給同事、公開巨集庫可直接取用 |
生成完成後，這支自動化就是一支標準腳本，執行時完全沒有 AI 參與。 所以它每次跑出來的結果都一致、快速、可預期——這對量產現場的可靠性至關重要， 也代表你不會因為 AI「今天心情不同」而得到不同的加工檔案。
開啟 MecAgent，確認已自動連上 SolidWorks 或 Inventor；未連上時按 Reconnect。
六大功能各有模式，先確認自己在正確的功能頁籤。
寫下你想自動化的事，可直接說「在我目前開啟的組合件中…」。
按 Enter 或點箭頭送出。
約 30 秒 – 5 分鐘，完成會有音效通知，並附上腳本的文字說明。
立即在 CAD 中執行；需要參數時會跳出你指定的對話視窗。
確認輸出符合預期；若失敗，用 Auto Fix 描述哪裡不對即可自動修正。
存進巨集庫，之後隨時隨地重複使用，也能以 ID 分享給同事。
直接請 MecAgent 生成需要的欄位，腳本執行前就能收集所有參數，彈性大幅提升：
先做第一步、確認能跑，再請它加上第二步。若新步驟弄壞腳本，把上一個可用版本 加入我的最愛，再用 Remix 從穩定版重新開始。 多個獨立任務建議分開對話各自驗證，最後在 My Automations 用 Merge 合併成一支完整自動化。
同一支腳本可以混合 CAD 動作與 Windows 檔案作業，讓整條專案管線都自動化：
把任何既有 VBA 巨集貼進對話，說「重建這支相同的腳本」， MecAgent 會轉成內部 C# 自動化環境：執行更快、更穩定、能力更多， 還能再擴充對話視窗與檔案操作。這是不用手改一行程式就能升級舊資產的最佳方式。
讓腳本在背景等待你在 CAD 裡的特定動作後才繼續執行：
自動化的產出可以是任何你要的形式：
同一件事，講法不同結果差很多。以下是官方使用指南整理的好壞對照與常用情境。
「建立一個自動化：對組合件中每個鈑金零件建立工程圖，左側放展開視圖、右上放未展開的等角視圖，並將每張圖匯出為 PDF、DXF 與 DRW 到指定資料夾。」
「建立一支巨集，把同一個選取的零件插入我的組合件多個實例。」
「寫一支巨集，為目前的組合件產生預設的爆炸視圖。」
「建立自動化：把視角設為等角視，並存成高解析度截圖。」（口語版：「幫我做張漂亮的 3D 圖」）
「產生一支巨集，計算質量、體積與表面積，並把資料存成 Excel 檔。」（口語版：「把零件資料丟到 Excel」）
「產生一支巨集，把組合件的材料表 (BOM) 匯出成 Excel 檔。」
「匯出成 DXF。」
「在我目前的組合件中，建立一個自動化，逐一走訪所有零件並把所有鈑金零件匯出為 DXF。
・產生一個小介面讓我選擇匯出路徑。
・匯出前先把每個零件展開。
・忽略非鈑金零件。」
「用我的 XYZ 座標清單建立點雲。」
「在我目前的零件中，用從 CSV 匯入的 XYZ 座標建立 3D 草圖點雲。顯示一個對話框讓我選擇 CSV 檔並在執行前預覽座標。CSV 第一欄為 X、第二欄為 Y、第三欄為 Z，第一列標題列請忽略。」
「把所有方孔都加圓角。」
「建立一個自動化，對所有與 X 軸共線的邊加圓角。並建立一個對話框讓我選擇圓角半徑。」
| SolidWorks | 2017 – 2026（含最新版本） |
|---|---|
| Autodesk Inventor | 2020 – 2026（含最新版本） |
| 執行方式 | Windows 獨立應用程式，與 CAD 軟體並行運作 |
| 網路 | 需要網際網路連線 |
| 僅 SolidWorks 支援 | AI 工程圖生成、AI CAD Copilot |
| 免連線 CAD 即可用 | AI 機械工程專家、Text to STEP/STL、標準件 AI 搜尋 |
| 介面設定 | 深色／淺色主題、多語言介面、CAD Copilot 自動接受工具執行、生成完成音效提示 |
proxy.mecagent.com、Port 443、TCP）。前往官方下載頁
登入或註冊帳號
授權由鐽鎮國際協助開通與管理。
點擊「Download for Windows」
檔案較大，下載可能需要幾分鐘。
解壓縮全部 ZIP 檔案
請使用「解壓縮全部」，勿直接在壓縮檔內執行。
執行 mecagent-app Setup 安裝程式
依指示完成安裝後，以 MecAgent 帳號登入。
自動連上 SolidWorks / Inventor，完成！
連線失敗時按 Reconnect 即可；接著就能直接在對話框指揮 CAD 軟體。
本頁功能說明整理自 MecAgent AI CAD Copilot v1.2.0 官方使用指南，共 87 頁，含各功能介面圖解與操作步驟。
開啟 User Guide (PDF・英文)這是製造業客戶最在意的問題，也是我們第一個會說明清楚的問題。
不收集也不儲存任何與您的組合件、零件或檔案相關的資料。
送到伺服器的僅為生成自動化所需的對話請求與產生的腳本程式碼，不含敏感設計資訊。
所有運算在 AWS 上安全處理；Enterprise 方案可提供 SOC 2 證明文件。
大型企業可要求 On-Premise 方案，直接建置在自有伺服器上。
不用看簡報。告訴我們一件您每週都要手動做很多次的 CAD 工作， 我們在線上 Demo 當場用 MecAgent 把它變成一支可以重複執行的自動化。
